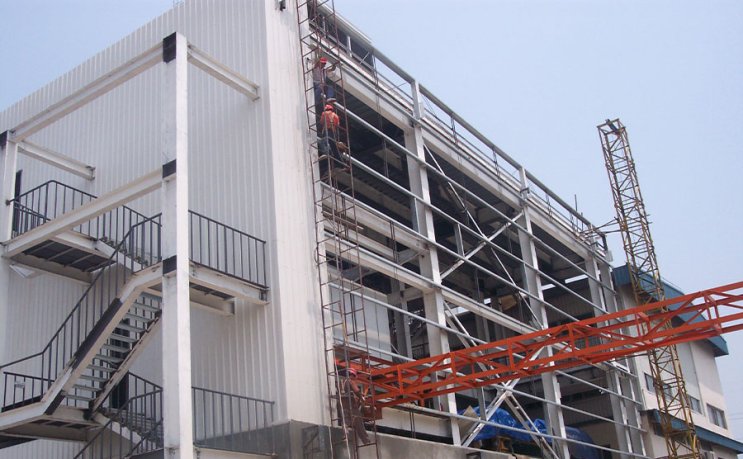

En comparación con los edificios de hormigón tradicionales, los edificios con estructura de acero utilizan placas de acero o perfiles de acero para reemplazar el hormigón armado, que es más fuerte y más resistente a los terremotos. Y debido a que el componente puede fabricarse en fábrica e instalarse en el sitio, se reduce en gran medida el período de construcción. Debido a que el acero se puede reutilizar, se pueden reducir en gran medida los desechos de construcción y se brinda una mayor protección ambiental, por lo que se usa ampliamente en edificios industriales y civiles en todo el mundo.
Items | Specifications | |
Main Steel Frame | Column | Q235B, Q355B Welded H Section Steel |
Beam | Q235B, Q355B Welded H Section Steel | |
Secondary Frame | Purlin | Q235B C and Z Purlin |
Knee Brace | Q235B Angle Steel | |
Tie Rod | Q235B Circular Steel Pipe | |
Brace | Q235B Round Bar | |
Vertical & Horizontal support | Q235B Angle Steel, Round Bar, or Steel Pipe | |
Maintenance System | Roof Panel | EPS, Glass Fiber, Rock Wool, Pu Sandwich Panel Corrugated Steel Sheet |
Wall Panel | EPS, Glass Fiber, Rock Wool, Pu Sandwich Panel Corrugated Steel Sheet | |
Accessories | Window | Aluminum Window, Plastic Steel Window |
Door | Aluminum Door, Rolling Metal Door | |
Rainspout | PVC | |
Fastener | High Strength Bolts, Normal Bolts, Chemical Bolts | |
Ventilation System | Natural Ventilator, Ventilation Shutters | |
Live Load on Roof | In 120kg Sqm (Color steel panel surrounded) | |
Wind Resistance Grade | 12 Grades | |
Earthquake-Resistance | 8 Grades | |
Structure Usage | Up to 50 years | |
Temperature | Suitable temperature -50°C~+50°C | |
Certification | CE, SGS,ISO9001:2008,ISO14001:2004 | |
Finishing Options | Vast array of colors and textures available |
1) Se aceptan diseños personalizados.
2) Contamos con un excelente equipo de diseño. Según los requisitos de los diferentes proyectos y clientes, suministraremos diferentes diseños y productos de acero. Para brindarle una cotización y dibujos exactos, indíquenos la siguiente información. Le cotizaremos a la brevedad.
1. Estructura principal
La estructura principal de acero se compone principalmente de vigas de acero, columnas de acero, cerchas de acero y otros componentes hechos de acero en sección y placa de acero, y adopta un proceso de eliminación de óxido y antioxidante como granallado, pintura y galvanizado. Por lo general, se utilizan soldaduras, pernos o remaches para conectar cada miembro o componente. Nuestra estructura de acero prediseñada está diseñada a medida para satisfacer sus requisitos exactos. Los sistemas de estructura principal más comunes se muestran a continuación. Prácticamente cualquier geometría de estructura es posible.
2. Estructura secundaria (arriostramiento, correas de sección en Z y C)
Las correas, tirantes y arriostramientos son elementos estructurales secundarios que se utilizan para soportar el revestimiento de las paredes y el techo. Los elementos secundarios como correas, tirantes, arriostramientos de columnas y arriostramientos horizontales conectan el marco principal y ayudan a resistir parte de las cargas longitudinales que se aplican en el edificio, como las cargas de viento y terremotos. Las correas de acero están disponibles en acero de alto grado de conformidad con GB/T 2518-2008, grado Q235B/Q345B o equivalente, disponibles en 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm y 3,0 mm de espesor. Las correas vienen con una lámina galvanizada. El arriostramiento de columnas es un elemento de conexión establecido entre dos columnas adyacentes para garantizar la estabilidad general de la estructura del edificio, mejorar la rigidez lateral y transferir la fuerza horizontal longitudinal. El arriostramiento de columnas será de acero redondo o de acero angular según la necesidad del edificio.
3.Sistema de revestimiento de techos y paredes.
Ofrecemos una línea completa de láminas de acero para techos y paredes, paneles sándwich y sus accesorios relacionados, cubiertas de acero, molduras, canalones de alero, cubiertas de alero curvas, tapajuntas de pared para una amplia gama de aplicaciones de construcción. Variedad de perfiles, metal base, sustratos metálicos y revestimientos para sus láminas. Las láminas de metal se utilizan como paneles de techo y pared, paneles divisorios y de techo interior, etc. Lámina de acero, su lámina base suele ser una lámina galvanizada o una lámina de aluminio y zinc con revestimiento orgánico. Tiene las ventajas de una buena resistencia a la corrosión, un color brillante, una apariencia hermosa, un procesamiento y una formación convenientes, y tiene la resistencia original de la placa de acero y un bajo costo. El espesor de la lámina de acero suele ser de 0,3 mm a 0,7 mm y se utiliza en diferentes edificios y requisitos. El panel sándwich es un panel de aislamiento compuesto hecho con una lámina de acero de dos lados y un material de núcleo con aislamiento térmico a través de un aglutinante (o espuma). El núcleo puede ser de EPS (poliestireno), lana de fibra de vidrio, lana de vidrio de roca y PU (poliuretano), espesor 50 mm, 60 mm, 75 mm, 100 mm, 150 mm, 200 mm, etc.
4. Piso de tarima de acero
Las placas de acero prensadas que soportan el hormigón del piso se denominan placas perfiladas, también llamadas tableros de soporte del piso. Los tableros de acero para pisos se utilizan ampliamente en edificios de varios pisos, como plantas de energía, salas de exposiciones, talleres de estructuras de acero, almacenes de cemento, oficinas de estructuras de acero, terminales de aeropuertos, estaciones de tren, estadios, salas de conciertos, grandes teatros, grandes supermercados, centros logísticos, sedes olímpicas y sedes deportivas y otros edificios de estructura de acero. Puede adaptarse a los principales requisitos de construcción rápida de estructuras de acero, puede proporcionar una plataforma firme en poco tiempo y puede soportar operaciones de construcción repetitivas de flujo, colocar varios pisos de tableros de pisos y verter losas de hormigón.
AutoCAD, PKPM, MTS, 3D3S, Tarch, Tekla Structures (Xsteel) V12.0.etc.
